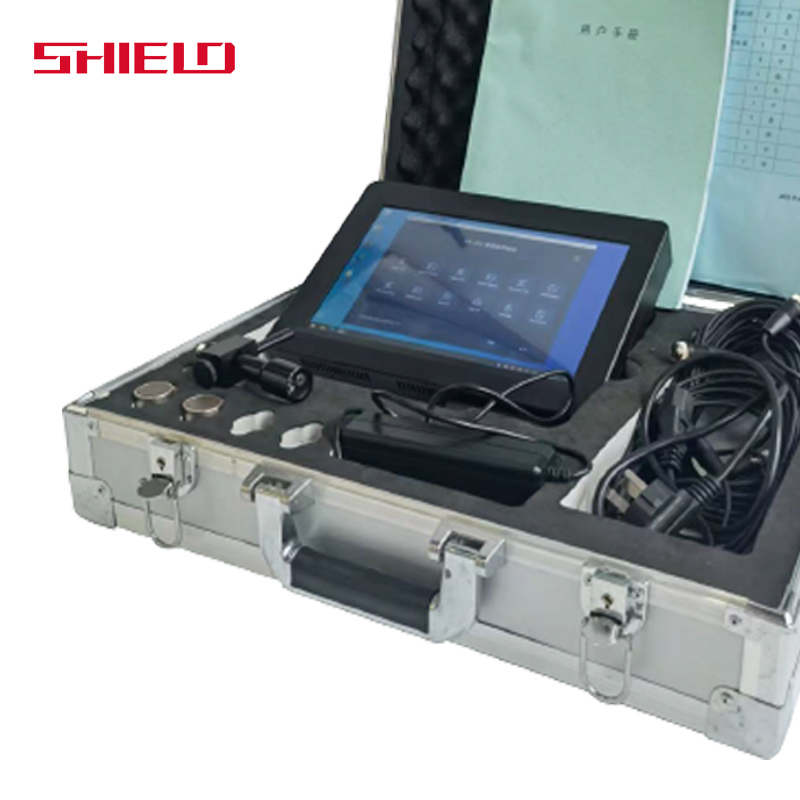

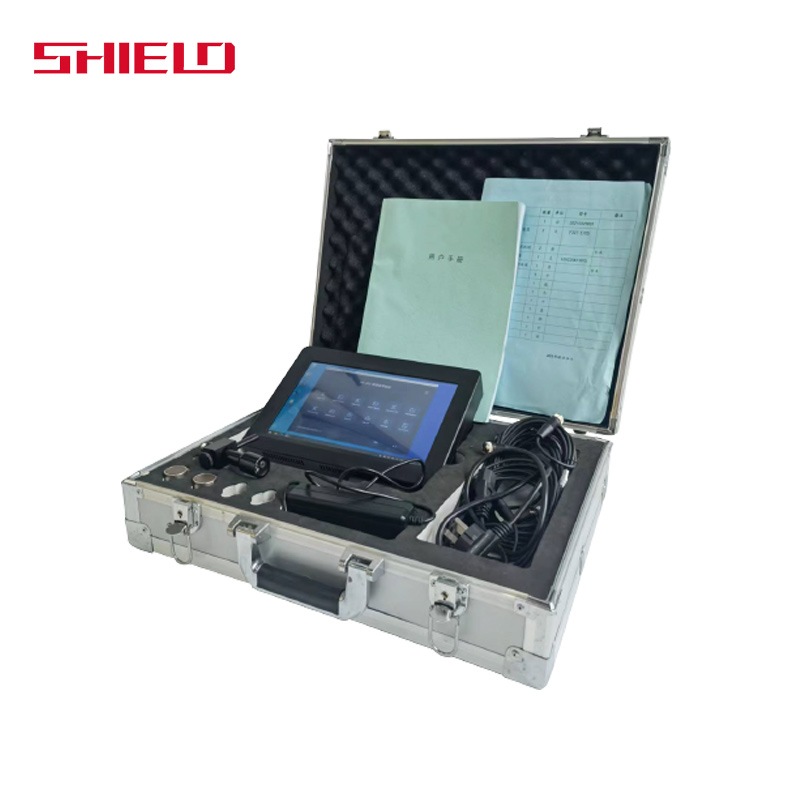

高精度双通道振动频谱分析仪SLD-JX807

振动频谱分析仪是旋转机械的状态检测与故障诊断产品，具有离、在线振动分析功能，通过振动信号处理采集板，获得现场振动信号，结合强大的综合分析软件来实现设备的故障诊断，主要用于测量、分析工业领域中的旋转设备。

【基本参数】

操作系统：嵌入式WINXP

存储容量：64G

液晶显示：9.8寸真彩液晶屏，1024×768像素

触摸屏：全屏幕触摸操作

通讯：USB

电池：镍氢电池，工作时间>6小时

电子钮扣：无线射频卡

工作温度范围：(-10～50)℃

湿度：95% RH非冷凝

仪器特点:

    ◆测量值与国际振动烈度标准(IS02372)比对

    ◆显示加速度、速度、位移、峭度等多种技术参数。

    ◆采集时域频谱，频域频谱，可直接观察频率以及幅值的大小。

    ◆大容量存储，实现多组数据实时回放功能。

    ◆可与PC连接，在电脑上进行数据分析，数据存储。

 【数据采集】

2个振动通道＋1个触发转速通道

采集参数：硬件积分处理（不加积分、一次积分、二次积分），可以采集加速度、速度、位移

独立信号处理：各通道绝对独立的信号处理，确保各通道信号的独立性，杜绝通道间干扰

硬件程控增益放大器：放大倍数1、2、4、8、16、32、64、128、256自动调节，有效地提高了信号的信噪比

同时采保：硬件多通道同时采样保持，确保多通道振动信号的绝对同相位

抗混滤波: 硬件自动调节

高速精密AD：14位，350K

 动态范围 ：96dB参数设置

采样频率、高通滤波、低通滤波、采样长度可以任意设置

■ 硬件程控增益放大器，放大倍数 1 、 2 、 4 、 8 、 16 、 32 、 64 、 128 、 256 自动调节，有效地提高了信号的信噪比

■ 硬件多重信号滤波，最大限度的灵活的获得目标信号。

包括：低通滤波 ： 600Hz 到 15K 分段可调

高通滤波 ： 0.1Hz 、 10Hz 、 400Hz 、 1KHz

抗混滤波 ： 硬件自动调节

■ 硬件积分处理（不加积分、一次积分、二次积分），若使用加速度传感器，可以获得加速度、速度、位移三种信号

■ 硬件包络解调，选择包络解调可以获得高频载波信号的调制信号，在齿轮箱、轴承诊断中作用突出。

■ 高精度的 AD 转换器： 14 位 A/D ，有效的提高系统精度。

■ 丰富的触发源：内部振动信号触发，外部转速信号触发，保证了各种复杂应用

■分析频率范围：0～40KHz

■ 采样点: 256 、 512 、 1024 、 2048 、 4096 、 8192 、 16384 、 32768 可选以及长时间连续采集存储。（256-32768）

■ FFT谱线数 : 100 、 200 、 400 、 800 、 1600 、 3200 、 6400 、 12800

■ 电 源 : 交／直流供电，直流采用大容量充电电池，充满后，可连续使用 8 小时以上

■ 存 储 : 以笔记本电脑为主

【频谱分析】

频谱种类：幅值谱、功率谱、相位谱、倒频谱等

谱线数：400, 800, 1600，3200

 时域采样 ：1024, 2048, 4096, 8192，16384

 窗函数：汉宁，矩形等
