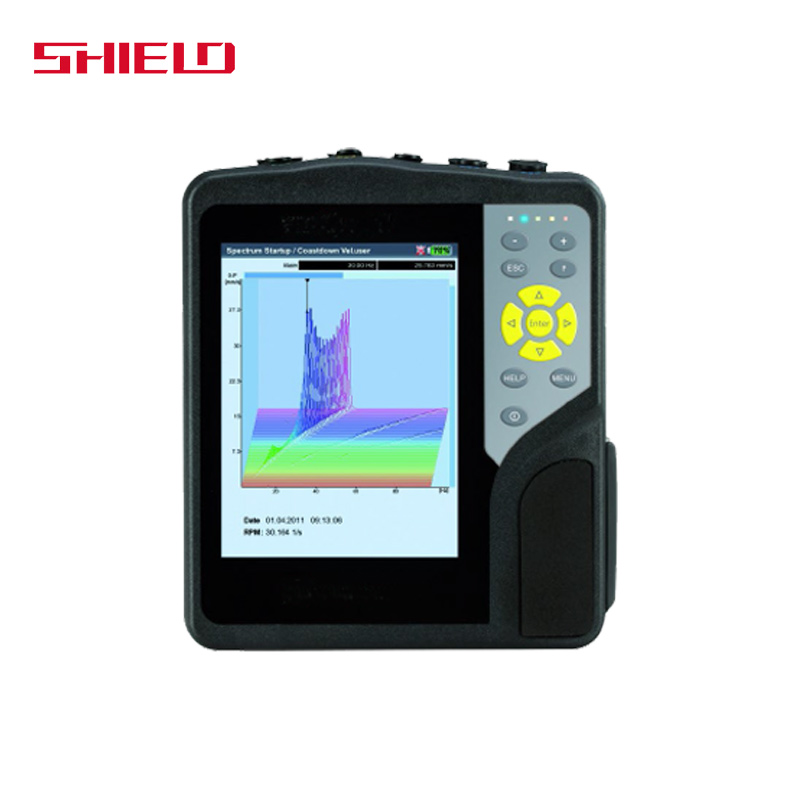

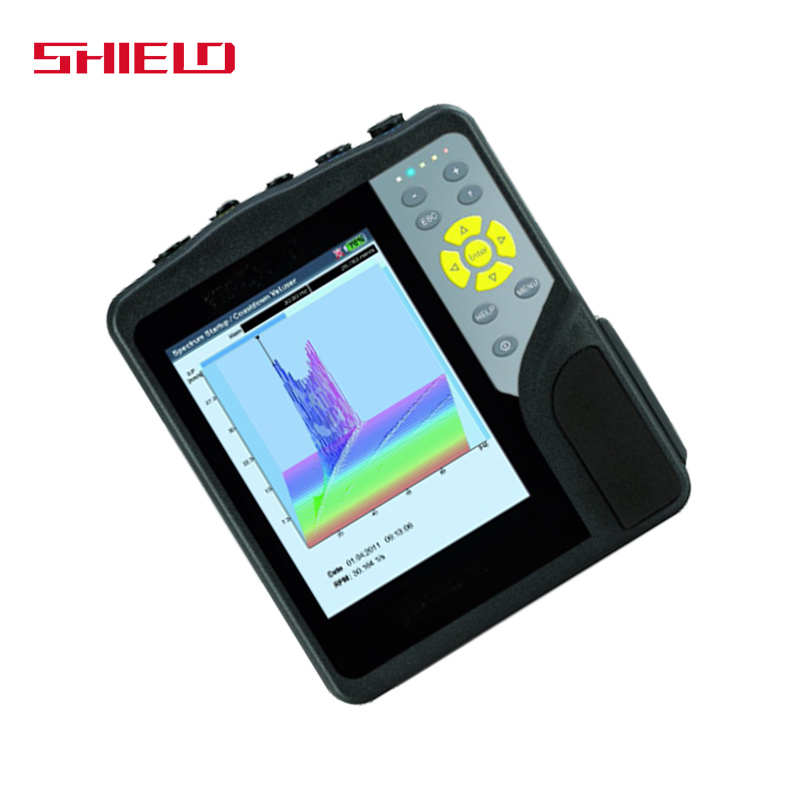

动平衡仪SLD-JX806

动平衡仪是进行振动分析、机械诊断和转子平衡的专家系统。系统通用性强，非常容易操作，功能丰富。用于现场动平衡及设备离线故障基本分析诊断，主要功能包括：单/双面动平衡、总振值及其他特征值、时域波形、频谱、轴承加速度包络谱、相位测量及记录功能、敲击测试、起停车测试等功能。

仪器特点：

    ◆通道数据采集

    ◆一次测试自动采集多种数据

    ◆持续振动状态监测

    ◆单平面平衡可选:第二平面振动最小化

    ◆工作条件下，两个平面平衡

    ◆校正类型：固定位置、固定质量、卷尺、任意位置

    ◆平衡等级和剩余离心力计算

    ◆平衡速度：30-199,0001/min

    ◆平衡报告，具有可选项

1.性能特点

1.1手持振动分析仪应采用高分辨率的产品，应具备不低于102400线的FFT分辨率。 分辨率是指FFT频谱分析的精度。它直接影响了分析的准确性，尤其是当多个故障频率比较接近时，高分辨率保证了精确的区分不同的故障频率。

1.2手持振动分析仪应采用高性能的产品，产品的处理器主频应不低于806MHz。

1.3手持振动分析仪应采用多通道同步采集设计，通道数量应不低于：2个模拟通道，支持电压、电流、应力仪、温度传感器及电流线驱动信号等；1个模拟通道，支持温度传感器；1个数字通道，1+1脉冲/转速（RPM、触发、相位）。

1.4手持振动分析仪应具有很多的测量功能，包含但不限于：除了振动、温度、转速、工艺参数、FFT频谱、轴承包络谱、信号分析、动平衡、倒谱、启停车测试、冲击测试等功能。

1.5手持振动分析仪应采用高性能的振动/冲击/脉冲一体化的电流线驱动传感器，保证可以同时测量振动和冲击脉冲。冲击脉冲方法作为轴承故障诊断的一种手段，是常用的包络分析方法的很好补充，这样，可以减少测量的耗时，提高工作效率。

1.6手持振动分析仪应可根据ISO标准或用户自定义的报警阈值评估结果。

1.7手持振动分析仪的报表应可以直接存储在USB存储器并打印出来，无需依赖电脑。

1.8手持振动分析仪应提供了全中文、彩屏界面，包括帮助内容、分析软件界面部分均应汉化。

1.9手持振动分析仪应采用出色的人体工学设计，应具有单键操纵杆来实现单手操作.。

1.10手持振动分析仪应选用最新的锂离子电池技术至少8小时的操作，智能内部电池充电，及电源管理功能（显示照明）；

1.11手持振动分析仪应具备LCD背光全彩屏幕，具备不低于480×320像素（1/2VGA），像素区应不低于116 x 87 mm。

1.12手持振动分析仪的通讯应可完全联网：支持USB、以太网卡、RS232等方式实现电脑连接。

2.技术参数

2.1.1测量通道：

2.1.1.12个模拟通道（A & B）

①　电压（AC / DC，±30V max.）；

②　电流（AC / DC，±30mA max.）；

③　ICP® 信号（2mA，24V max.）；

④　电流线驱动信号（10V，10mA max.）；

⑤　温度传感器；

⑥　应变片（全桥& 半桥，5mA）。

2.1.1.2模拟测量通道（A & B）

①　频率范围：DC～51.2kHz(加速度从0.5 Hz起)；

②　动态（测量/总共）：96 dB/136 dB；

③　采样频率：131 kHz/通道；

④　脉冲宽度：< 0.1 ms。

2.1.1.3输出

①　频闪控制：TTL；

②　频率范围：0～500 Hz；

③　分辨率：0.05Hz；

④　信号输出：用于耳机和信号处理；

⑤　频率范围：0～40 kHz；

⑥　输出阻抗：100 Ohm。

2.1.2 测量范围 / 精度：

2.1.2.1 RPM：10～200000rpm/±1‰/± 1 rpm；

2.1.2.2 温度：-50～+1000ºC（NiCrNi）/±1%/±1ºC；

2.1.2.3位移*：6000µm（p-p）/±1%；

2.1.2.4 速度*：6000mm/s（p-p）/±1%；

2.1.2.5加速度*：6000mm/s2（p-p）/±1%；

2.1.3 FFT：

2.1.3.1Fmin：0.5 Hz ～10 Hz，可选择；

2.1.3.2Fmax：200 Hz～51.2 kHz，可选择；

2.1.3.3线：100～102400；

2.1.3.4窗函数：矩形窗、汉宁窗、平顶窗、海明窗、布拉克曼窗、巴特里窗、凯塞窗；
