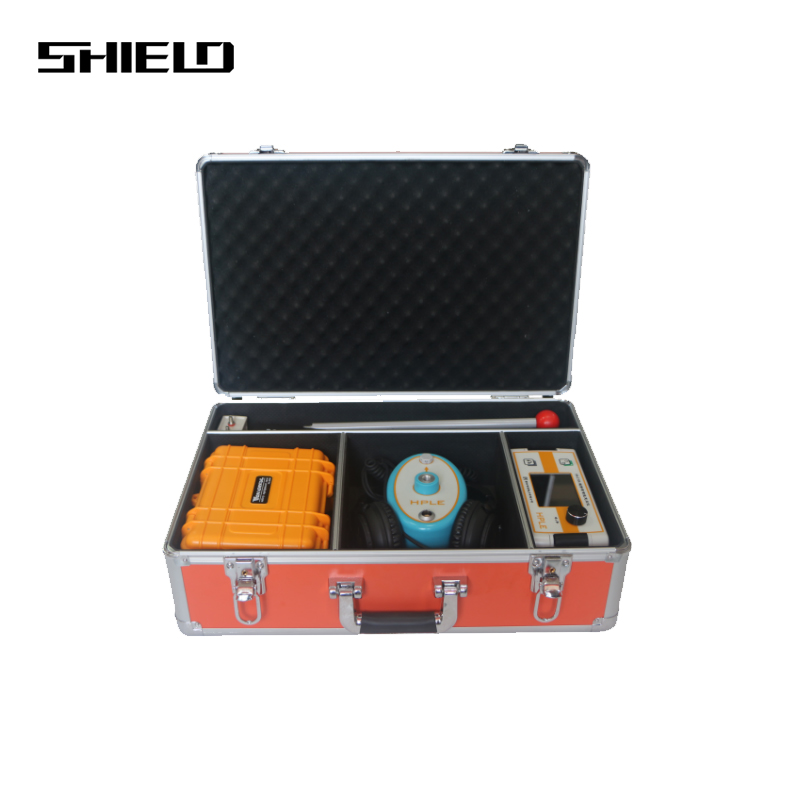

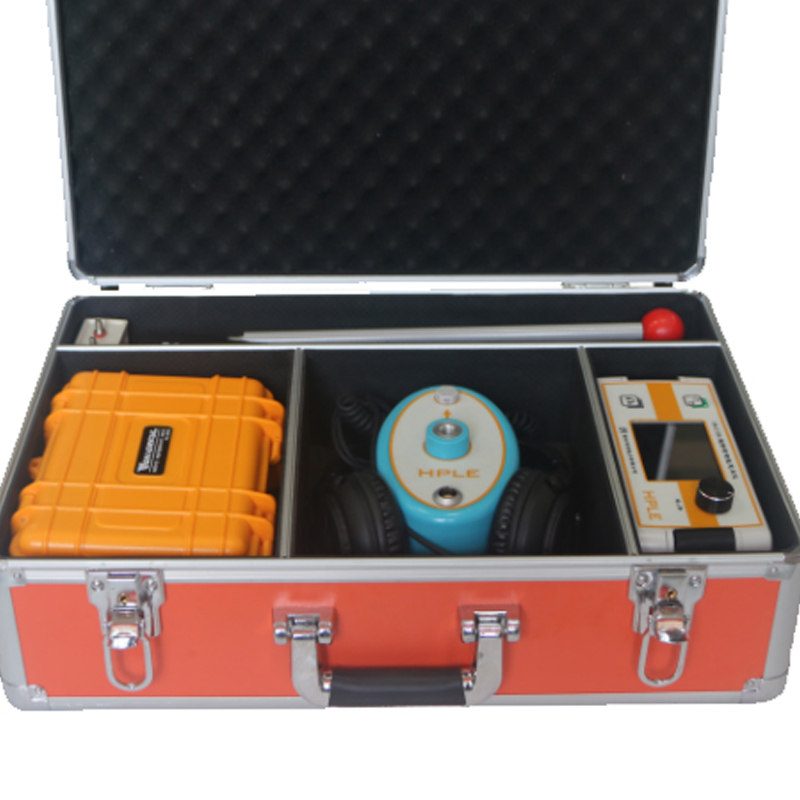

电缆故障测试仪SLD-DQ741

产品特性：

◆采用12.1in大触摸屏，旋钮鼠标操控，高亮液晶显示，适应户外阳光下使用锂电供电、方便现场测试。工程塑料机箱，防震防潮，具有极强的稳定性。

◆采用最新的集成化通信技术，采集信号稳定，主机可自动选择最低6.25MHz；最高达200MHz的六种采样频率，自适应脉宽，能满足不同长度电缆的测试要求减少了预测误差，提高了测试精度。

◆软件实现低压脉冲、多次脉冲波头全自动识别搜索波形故障拐点自动卡位，故障距离自动读取并显示，同屏三区显示波形，同屏随机显示十个实测波形供选择同时实现自动和手动处理两种模式,使得对波形实现双重卡位操作双游标移动可精确到0.15米，提高了测试精度，减少了波形误差。

◆独特的多次脉冲法产生器设计,现场无须转换接线方式即可完成三种模式测试，且一次放电，可得十次低压短路脉冲波形,大大降低了大振荡的干扰，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。

◆主机可扩展5G、蓝牙等技术，可随时实现专家远程现场实时测试技术服务专家远程操控用户主机，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使用户无忧工作。

◆内置实测波形和测试实物接线图，利于现场测试比对和日常学习并能自动生成测试报告并打印，可作为电缆运维记录保留。

◆精确定点仪部分可直接数字同步显示测试点与故障点距离的变化定点同时检测电缆路径走向，提高定点效率，采用静噪滤波技术为快速准确查找电缆故障，减少停电损失提供了有力保障。

◆路径功能的探测和接收信号集成于定点仪的上下位机中，现场使用方便快捷。(产品特性介绍可能涉及设备高配功能，实际特性以购买配置为准)

规格参数

（一）测距主机参数

高集成、低功耗、全一体化设计，稳定性大大提高。可测试各种35kV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。可测量长度已知的任何电缆中电波传播的速度。

显示方式：12.1英时工业级液晶触摸屏(Linux操作平台)。

采样频率：200MHZ、100MHz、50MHz、25MHz、12.5MHz、6.25MHZ。

脉冲宽度：80ns、100ns、200ns、1us、2us、5us(软件自动匹配)。

电源与功耗：AC220V±10%，不大于15W；DC12V(7AH)不大于20W。

存储空间：4G电子盘。     测试方法：低压脉冲法、冲闪电流法。

操作方式：旋钮鼠标操作。     测试距离：不小于50km。

最短测试距离(盲区)：5米。     精确定点误差：±0.2m。

测试误差：系统误差小于士1%。     分辨率：v/fm;v为传波速度m/us;软件游标0.10米。

待机时间：可连续使用6小时左右。    温度：-20℃~+40℃；相对湿度：≤80%。

主机重量：6kg。     外形：180mmx300mmx400mm。

（二）定点仪参数

传感器动态量程：声音通道>104dB；

冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)。

液晶显示器：高亮真彩屏，像素320x240，适合户外使用。

风供电电源：锂离子可充电电池。
