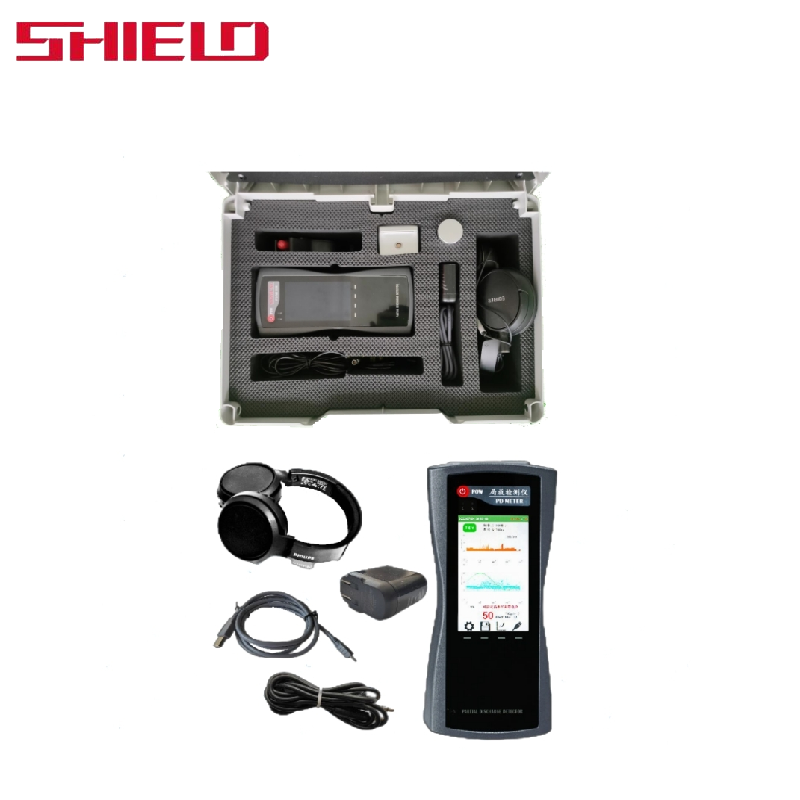

手持局部放电巡检仪SLD-DQ2401

一、产品介绍

应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。

局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉 冲数量来表征局部放电的频度。

二、产品特点

1、配置不同传感器实现几乎所有的高压电气设备的局部放电检测；

2、提供时域波形、PRPD、PRPS 等多种放电图谱，实现不同放电类型的分析

3、内含诊断分析、放电类型分析功能

4、人性化的人机界面方便不同设备的数据管理；

5、内置超声波传感器和暂态地电压(以下简称 TEV)传感器，可外接变压器、GIS、架空 线路、电缆等专用传感器；

6、采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲 式局部放电检测仪使用更加方便；

7、测试带宽范围为 30kHz ~ 2.0GHz，适用各种频段的检测原理；

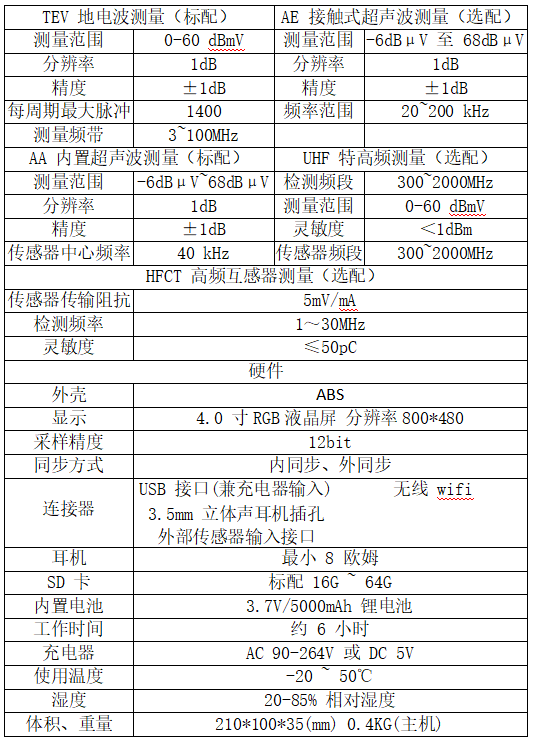

三、技术参数

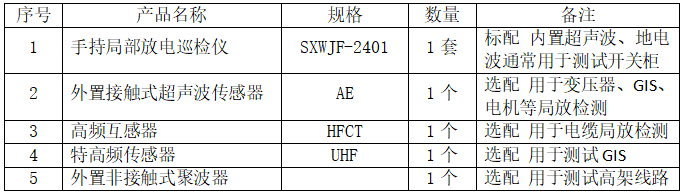

四、产品清单
