电缆故障测试仪SLD-DQ330X

产品名称：电缆故障测试仪

订货编号：SLD-DQ330X

产品价格：152000

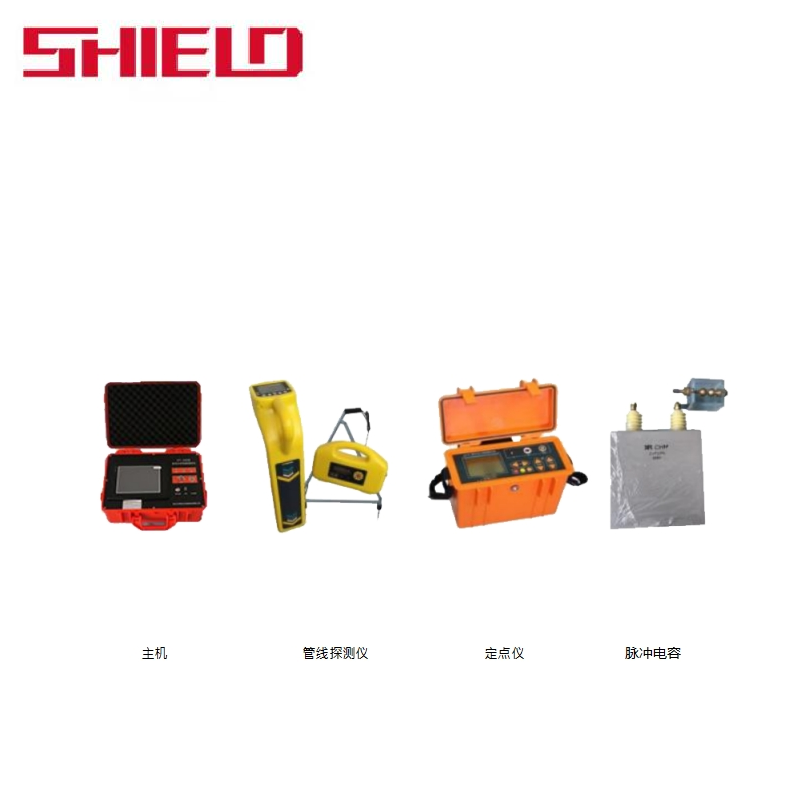

系统简介

SLD-DQ330X 加强型电缆故障测试系统可解决 35kV 以下电力电缆的故障，全套组合由四个单元组成：

 1、故障测距单元：电缆故障测距主机

采用了彩色液晶触摸屏，操作简单，波形易判读。同时测距系统可自动定位故障点 距离， 故障测距简单而轻松

2、寻踪及识别单元：全数字多功能电缆探测仪 路径寻测采用了全数字电磁感应技术，可轻松解决运行或非运行电缆的走向以及识别问题、特别是解决了过去无法解决的金属性死接地故障的难题。

3、故障定点单元：智能定位仪

系统所配精确定位仪具有声、磁波形显示、强弱指示；可提示故障点距离以及路径等多项功能。

4、高压信号单元：分体式高压源更加灵活方便

电缆故障预定位及精确定位的能量提供部分，给电缆提供高压高能的电压脉冲。具有接线简单、体积小、重量轻、移动方便等优点。

各单元功能与特点

（一）智能电缆故障测试仪主机

1、显示方式：大屏幕电容触摸

2、操作方式：win8 操作系统。

3、故障预定位测试方法：低压脉冲法；高压冲闪取样法；

4、软件支持 6 波形同屏叠加对比，容易发现隐含故障点。

5、可测试各种 35kV 以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的 各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障

6、可测量长度已知的任何电缆中电波传播的速度

7、可测量电缆故障故障性质

8、采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz（自适应脉宽）

9、测试最长电缆：100km

10、测试最短电缆(盲区)：无盲区

11、测试误差：系统相对误差±1%

12、供电方式：220V 或内置锂电池

13、待机时间：连续使用 6 小时左右

14、远程服务支持：可以通过手机 wifi 上网连接公司服务器，实现远程在线测试

15、工作环境温度：-20℃～+40℃，相对湿度：RH≤85%（25℃）

（二）寻踪及识别单元：全数字多功能电缆探测仪

1、发射机功能：具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。

2、接收机功能：用于对地下管道、电缆的位置、走向、埋深及管中电流测量。

3、左右定位箭头指示目标管线位置，定位快速、精确；前后箭头和 dB 值指示防腐层破损点的位置及大小。

4、具有背光功能，适合夜间抢险使用。

5、GPS 地理定位功能，管道走向自动成图。

6、专业数据分析软件，检测报告自动生成。

7、接收机特有功能：用于故障（管道故障是指外防腐层破损，电缆故障是指外 护层损坏）定位, 检测地下管线的绝缘破损情况。

8、电流测量：测量发射机施加到被测管线上的电流。

9、万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找 前后测试电缆的通断性和绝缘质量。

10、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。

11、定位精度高：多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的精确度。

(1) 极大值法：可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（ H X ）或水平梯度（ DH X ）的变化, 据其最大值的位置来定位;

(2) 极小值法：用谷值模式, 通过测定垂直分量（ HZ ）的变化, 据其最小值的位置来定位。

12、测深方法多: 具有多种测深方法可任意可选,并可相互验。

(1) 双水平线圈直读法；

(2) 单水平线圈 80%法、50%法;

(3) 45 度法。

13、抗干扰性强：

(1) 观测参数多：既可测水平分量（ H X ）、垂直分量（ HZ ）又可测水平梯度（ DH X ）。

(2) 发射功率大：发射机输出功率达 10W 且连续可调,根据需要任意选择。 工作频率多： 发射机频率：128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、83kHz。

(3) 接收机频率：无线电、50Hz、100Hz、128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、 83kHz。（型号不同，频率稍有不同）

(4) 根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。

 14、操作简便：

(1) 直观：采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。

(2) 自动：测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到最佳，测深完毕自动恢复到测深前的工作模式。

15、连续工作时间长, 使用成本低：

发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用，大大降低了检测成本。

16 、发射机交直流两用：

正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器， 仪器即可正常使用，而不必等仪器充足电再使用。

（三）故障定点单元：智能定位仪

1、声磁同步接收，抗干扰能力强。

2、声磁信号波形显示，信号和噪声易于区分。

3、光标测量声磁延时，精确判断故障点的远近。

4、可根据磁场波形的初始极性，在定点的同时进行路径探测。

5、高性能抗噪耳机监听。

6、大屏幕液晶显示，界面友好、简单易用。

7、内置大容量锂离子电池供电，配快速充电器。

8、电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若 15 分钟没有任何 操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。

9、高防护等级，小巧便携。

10、声磁同步定点功能：

声音信号通频带：中心频率 400Hz，带宽 200Hz。 信号增益：80dB。

定点精度：0.1m。

11、电源：

电池：内置锂离子电池组，标称电压 7.4V，容量 3000mAH。 功耗：300mA，可连续使用时间>9 小时；

充电器：输入 AC220V±10%，50Hz；标称输出 8.4V，DC1A。 充电时间：<4 小时。

显示方式：320×240 点阵大屏幕液晶。

滤波量程:120Hz-1400Hz; 动态量程：磁通道>97dB，声通道：>97dB

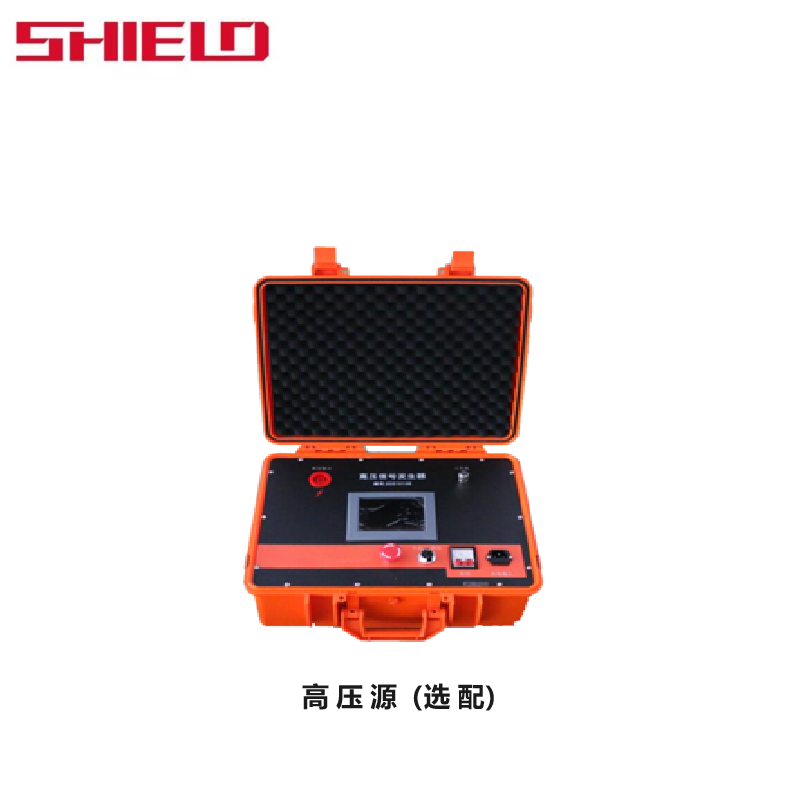

（四）高压信号单元：高压电源

1、体积小，重量轻。

2、数字式电压调节和控制。

3、液晶屏数字和表盘显示，使观察更加直观。

4、零电压启动，操作安全可靠。

5、电压输出0-36kV 连续可调

6、外置电容2μF/35kV

7、额定工作电流30mA

8、显示器5.6 寸彩色液晶

9、输入电压220V±10% 50Hz±1Hz
